Сушильная установка кипящего слоя. Технологическая схема отделения сушки. Проект СОФ производства калия хлористого галургическим способом и с детализацией отделения сушки.

3 967
Artem Golod
20 декабря 2023
  • 0

Формат файлов: .cdw .frw Компас-3D, .doc Word
Кол-во чертежей: 5
Теги: Сушилка Производство удобрений Калий хлористый
Категории: Проектирование предприятий, участков, цехов / Станки
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw .frw Компас-3D, .doc Word 72 (5)
Проект СОФ производства калия хлористого галургическим способом и с детализацией отделения сушки
Готовые расчеты и чертежи в редактируемом формате .cdw Компас-3D

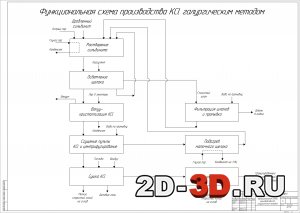

Сушильная установка кипящего слоя Функциональная схема производства KCl галургическим методом

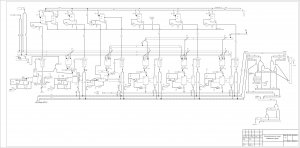

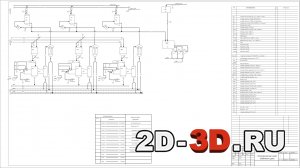

Технологическая схема отделения сушкиТехнологическая схема отделения сушки, лист 2

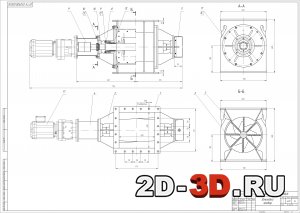

Шлюзовый затвор

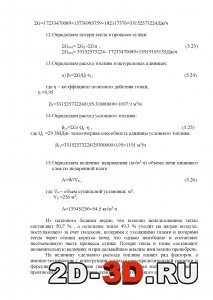

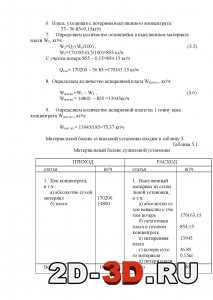

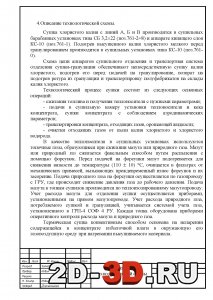

Материальный баланс сушильной установкиОписание технологической схемыОпределение расходов, потерь

Сушка хлористого калия с линий А, Б и В производится в сушильных барабанных установках типа СБ 3,222 (поз.761-2÷8) и аппарате кипящего слоя КС-10 (поз.761-1). Подогрев высушенного калия хлористого мелкого перед гранулированием производится в сушильных установках типа КС-10 (поз.761-0).
Технологический процесс сушки состоит из следующих основных операций:
- cжигания топлива и получения теплоносителя с нужными параметрами;
- подачи в сушильную камеру установки теплоносителя и кека концентрата, сушки концентрата с соблюдением аэродинамических параметров;
- транспортировки концентрата, отходящих газов, орошающей жидкости;
- очистки отходящих газов от пыли калия хлористого и хлористого водорода.
На СОФ-4 ОАО «Беларуськалий» применяются сушильные установки двух типов: сушильный барабан СБ 3,2х22 и печи кипящего слоя.

Основным сырьем для производства галургического калия хлористого является руда сильвинитовая (далее по тексту - руда), представленная следующим минералогическим составом: галит (NaCl), сильвин (КСl), карбонатно-сульфатно-глинистый материал (н.о.), а также в незначительном количестве тригидрит

Готовой продукцией галургической фабрики 4 РУ являются калий хлористый (химическая формула - KCl, структурная формула - K─Cl, молекулярная масса - 74,551) следующих видов:
-калий хлористый марок “мелкий” и “гранулированный”, отвечающий требованиям ГОСТ 4568-95;
-калий хлористый, поставляемый на экспорт, отвечающий требованиям
СТО СПЭКС 001-98;
-калий хлористый технический мелкий, обеспыленный и гранулированный, отвечающий требованиям ТУ BY 600122610.021-2011;
-калий хлористый гранулированный, отвечающий требовованиям

Список чертежей:
1. Сушильная установка кипящего слоя;
2. Функциональная схема производства KCl галургическим методом;
3. Шлюзовый затвор;
4. Технологическая схема отделения сушки;
5. Технологическая схема отделения сушки, лист 2.

Содержание расчетно-пояснительной записки:
1. Аналитический обзор патентных и литературных данных. Обоснование цели проекта и основных технических решений.
2. Физико-химические основы производства
3. Характеристика сырья и готовой продукции
4. Описание технологической схемы
5. Расчет технологических балансов и расходных норм
6. Контроль производства и управления
7. Мероприятия по охране окружающей среды
8. Мероприятия по охране труда и безопасности жизнедеятельности

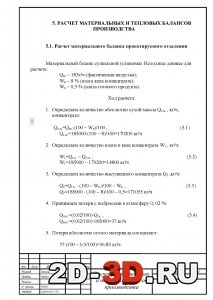

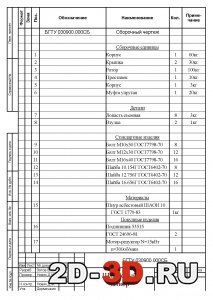

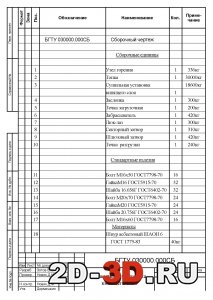

Спецификация 1Спецификация 2Расчет материального баланса проектируемого отделения

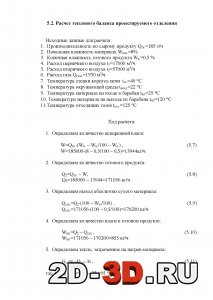

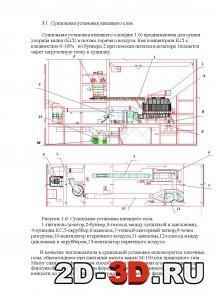

Расчет теплового баланса проектируемого отделенияСушильная установка кипящего слоя.
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw .frw Компас-3D, .doc Word 72 (5)
