Печь обжига керамических изделий объемом 14 кубических метров. Чертежи и руководство по эксплуатации 205-3984.00.00.000 РЭ

Формат файлов: .cdw Компас-3D, .docx Word
Кол-во чертежей: 2
Теги: Печь
Категории: Чертежи проекты / Производство кирпича, блоков, бетона, панелей

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.cdw Компас-3D, .docx Word	14 (2)

Техническая характеристика печи:
объем камеры обжига, м³ – 14
вид топлива - природный газ среднего давления
тип горелок - горелка газовая дутьевая ГПП-4, со встроенным электрозапальником
количество горелок, шт. - 6
номинальное давление газа, кг/м² - 1200
тепловая мощность, Мкал/час - 2064
номинальный расход газа, м³/час - 258
номинальный расход воздуха при давлении 350 кг/м², м³/час – 2580
температура обжига, °С - £1550
установленная мощность электроприводов, кВт - 30
количество одновременно размещаемых в камере вагонеток - 2
габариты платформы вагонетки, мм - 2080х1900
габаритные размеры печи, мм:
длина - 7090
ширина - 4740
высота – 3740

Список чертежей:
1. Печь газовая V=14м³. Сборочный чертеж

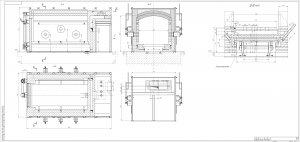

2. Печь газовая V=14м³. Сборочный чертеж. Лист 2

Содержание документации:
ВВЕДЕНИЕ
1. ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
2. ОПИСАНИЕ И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ИЗДЕЛИЯ.
3. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5. ТЕКУЩИЙ РЕМОНТ
6. ХРАНЕНИЕ
7. ТРАНСПОРТИРОВАНИЕ
8. УТИЛИЗАЦИЯ
 Несущей конструкцией печи является металлический каркас, выполненный из профильного и листового проката. Изнутри каркас футерован двухслойной кирпичной кладкой. Между кладкой и металлическим каркасом устанавливаются асбестовые плиты толщиной 4 мм в два слоя. С передней стороны камера закрывается распашной дверью. В боковых и задней стенках предусмотрены каналы для отвода дымовых газов. В задней стенке печи выполнены каналы для подсоса воздуха через заслонку с целью регулировки разрежения в печи и для устройства предохранительного взрывного клапана.
