Культиватор для междурядной обработки

545
olegdos
18 ноября 2023
  • 0

Формат файлов: .cdw .spw .m3d .a3d Компас-3D, .docx Word
Кол-во 3D моделей: 7
Кол-во чертежей: 5
Теги: Плуг
Категории: Чертежи проекты / Животноводство, сельское хозяйство растениеводство
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw .spw .m3d .a3d Компас-3D, .docx Word 28 (5)
Разработка конструкции пропашного культиватора для возделывания культур по гребневой технологии
Курсовой проект с расчетами, чертежами и 3D моделями в формате .cdw Компас-3D

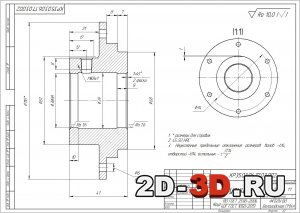

Культиватор для междурядной обработки пропашных культур Ступица

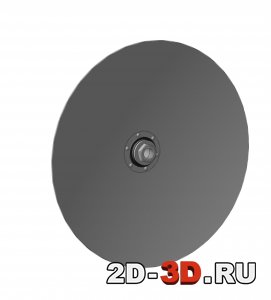

Дисковый рабочий орган 3D модельСтупица, 3D модель
ВтулкаДисковый рабочий органОсь
Культиватор и способ его примененияОбоснование конструкции предлагаемой машиныОпределение усилий

В данной курсовой работе была разработана конструкция пропашного культиватора для возделывания культур по гребневой технологии.
Был проведен обзор технологий и машин для междурядной обработки пропашных культур, рассмотрены агротехнические требования.
Второй раздел проекта посвящен обзору патентных источников, в котором рассмотрены изобретения в области междурядной обработки пропашных культур.
В третьем разделе проекта предложена конструкция машины, предназначенной для междурядной обработки пропашных, возделываемых по гребневой технологии. Приведены обоснования по выбору рабочих органов, их размещению на раме. Проведены расчеты.
В графической части проекта, выполненной в Компас-3D, представлены чертеж общего вида культиватора, сборочный чертеж дискового рабочего органа и рабочие чертежи его деталей, а также 3D модели деталей.

Техническая характеристика:
Тип машины - навесной
Тяговый класс энергосредства, кН - не менее 8
Часовая производительность, га/ч - 2,3

Список 3D моделей:
1. Дисковый рабочий орган;
2. Ступица;
3. Диск;
4. Ось;
5. Втулка;
6. Сектор;
7. Шайба трения.

Список чертежей:
1. Культиватор для междурядной обработки пропашных культур;
2. Дисковый рабочий орган;
3. Ось;
4. Ступица;
5. Втулка.

Содержание пояснительной записки:
Введение
1 Обзорная часть
1.1 Обзор технологий, способов и сельскохозяйственных машин для междурядной обработки пропашных культур
1.2 Агротехнические требования к междурядной обработке пропашных культур
2 Патентный поиск комбинированных устройств, для междурядной обработки пропашных культур
2.1 Пропашной культиватор по патенту 2507730
2.2 Пропашной культиватор по патенту RU2561451C1
2.3 Культиватор и способ его применения по патенту США US4249613A
2.4 Пропашной культиватор по патенту США  US4054007A
2.5 Культиватор-окучник растениепитатель по патенту 6327 (Республика Беларусь)
2.6 Секция пропашного культиватора по патенту США US4461355A
3 Конструкторская разработка
3.1 Обоснование конструкции предлагаемой сельскохозяйственной машины
3.2 Выбор рыхлительных рабочих органов и размещение их на раме
3.3 Расчет основных элементов комбинированного почвообрабатывающего орудия (стрельчатые лапы, рыхлитель и т.д.).
3.3.1 Расчет радиуса кривизны рабочей поверхности диска
3.3.2 Определение сил
4 Настройка на работу, основные регулировки машины
Заключение
Список литературы

Спецификация Дисковый рабочий органСпецификация Культиватор для междурядной обработки пропашных культурСхема предлагаемого культиватора
Расчет основных элементов орудия машиныНастройка на работу машины
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw .spw .m3d .a3d Компас-3D, .docx Word 28 (5)
