Настенный поворотный кран с тележным механизмом изменения вылета г/п 16 кН

Формат файлов: .dwg AutoCAD, .docx Word, .pdf
Кол-во чертежей: 4
Теги: ТЮМЕНСКИЙ ИНДУСТРИАЛЬНЫЙ УНИВЕРСИТЕТ
Категории: Чертежи проекты / Краны / Консольные краны

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word, .pdf	26 (4)

В данном курсовом проекте был разработан кран настенный поворотный грузоподъемностью 16 кН. Произведены расчеты механизмов крана, подобраны двигатели, редуктора, тормоза механизма подъема и передвижения крановой тележки, а также даны рекомендации по технике безопасности при работе с краном. Проверочные расчёты показали, что спроектированный кран отвечает всем требованиям стандартов и способен выполнять необходимые технологические операции.
В проекте были выполнены чертежи в редактируемом формате AutoCAD и продублированные в PDF. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Техническая характеристика:
Грузоподъемность, Q – 16 кН
Скорость подъема, V – 14 м/с
Высота подъема, Н – 7 м
Длина стрелы, L – 6,5 м
Режим работы – 7К

Список чертежей:
1. Общий вид крана

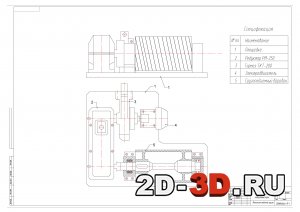

2. Механизм подъема груза

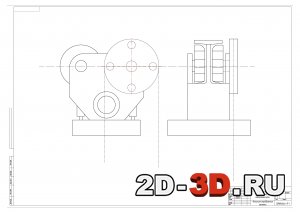

3. Механизм передвижения тележки

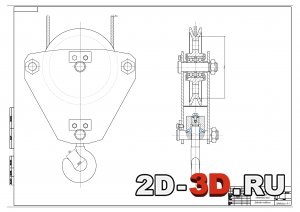

4. Крюковая подвеска

Содержание расчетно-пояснительной записки:
Введение
1. Настенные поворотные краны

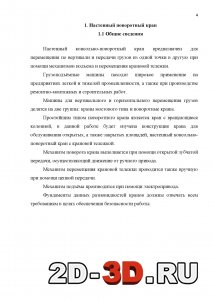

1.1 Общие сведения

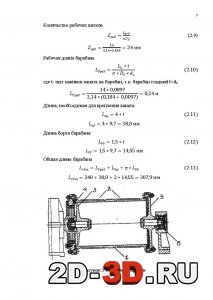

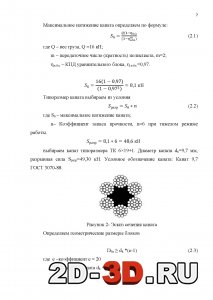

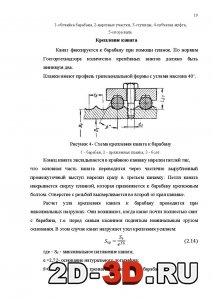

2. Расчет механизма подъема

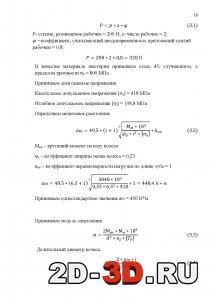

3. Расчет механизма поворота

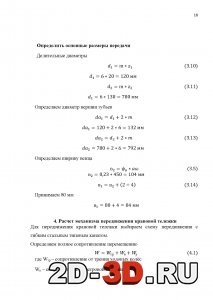

4. Расчет механизма передвижения крановой тележки
Правила эксплуатации и техника безопасности
Заключение
Литература


Консольно-поворотный кран предназначен для ликвидации ручных погрузочно-разгрузочных работ и исключенья тяжелого ручного труда при выполнении основных и вспомогательных технологических операций.
Настенные консольно-поворотные краны, оснащенные электрическими талями, используются в цехах промышленных предприятий в качестве вспомогательного оборудования в помощь мостовым кранам, так как могут работать на уровень ниже чем мостовые краны, не мешая друг другу.
Консольный кран, устанавливаемый на вертикальную поверхность, применяется для погрузочно-разгрузочных работ в тесных помещениях. Это оптимальный вариант механизма в ограниченном пространстве цеха или склада, где невозможно монтировать краны с пролетной конструкцией. Настенные модели также позволяют осуществлять операции рядом с рабочим местом (например, со станком).
Зона обслуживания настенного крана ограничена радиусом вылета стрелы. Радиус разворота крана составляет 180 градусов.
Консольные поворотные настенные краны представляют собой консольную двутавровую балку, соединенную посредством подкоса с вертикальной стойкой трубчатого или коробчатого сечения. На концах стойки приварены две оси, цапфы которых посредством подшипников качения опираются на два кронштейна. Кронштейны при помощи болтов прикрепляются к металлическим или железобетонным колоннам здания
