Линия уличного освещения

Сектор 4 Спецификация оборудования
Освещенность участка проезжей части  Пояснительная записка Проектная опора
Схема электрическая однолинейная Схемы крепления СИП 2 на опорах Технические характеристики светильника




Скачать:



В данном проекте рассматривается монтаж ВЛ-0,4 кВ для организации наружного освещения проезжей части в городском поселении Мосрентген.

Заказчик проекта - Администрация городского поселения Мосрентген.

Основания для проектирования:

 - технические условия  на  строительство сетей 0,4 кВ наружного освещения , см. лист 4;

- техническое задание на монтаж сетей освещения 0,4 кВ, см.лист 3;

- спутниковые карты Google Maps;

  Степень обеспечения надежности электроснабжения - III категория. Установленная мощность составляет 17 кВт., расчетная - 15,5 кВт. Электроснабжение трехфазное, напряжение 380/220В.

Проектом предусмотрено:

строительство сетей 0,4 кВ для организации наружного освещения ВЛИ-0,4 кВ протяженностью 2,080 км;

Устройство светильников наружного освещения  - 66 шт;

Устройство узла учета  электроэнергии  потребителей  ВЛИ 0,4 кВ - 1 шт;

Устройство щита управления освещением - 1шт;

Установка металлических оцинкованных опор  ОС-0,4-9,0   - 58 шт.

Установка металлических оцинкованных опор  ОС-0,7-9,0   - 13 шт.



Ведомость рабочих чертежей:

3. Ситуационный план -  задание заказчика.

4. Технические условия

5. Общие указания

6. Схема электрическая однолинейная

7. Расчет нагрузок проекта, расчет тока к/з линии УО

8. Тех. характеристики светильника "ЖКУ-21-250"

9. Проектная опора ВЛ уличного освещения.

10. РУ-0,4 кВ ФГКЭУ, "КЭЧ" района "Теплый стан".

11-15. Пояснительная записка

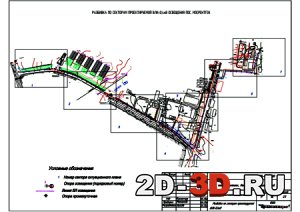

16. Разбивка по секторам проектируемой ВЛИ-0,4кВ-общий вид

17-23. Разбивка по секторам - сектора: 1-7

24. Узел присоединения светильника ЖКУ к ВЛИ

25-26. Спецификация

27. Фото-реле ФР-7 краткое описание



Чертежи выполнены в AutoCAD, dwg формат.
