Штриховки по ГОСТам 21.302-96 инженерная геология и 2.857-75 горная документация dnl6165. СПДС штриховка для Автокада и Ревит.
+ Библиотека оконных проемов

arh1arh2
arh3
arh4
arh5
arh6
arh7

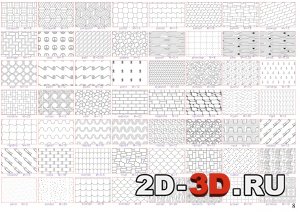

arh8
arh9
arh10
arh11
arh12
arh13


В работе представлены Штриховки по ГОСТам 21.302-96 инженерная геология и 2.857-75 горная документация dnl6165. СПДС штриховка д.ля Автокада и Ревит. Также в работе присутствует библиотека элементов оконных проемов. Показано около 1000 вариантов штриховок.
ачиная с 05.06.2009 эти штриховки становятся доступны всем без ограничения и совершенно бесплатно. Однако, просьба при их использовании, ссылаться на разработчика (Kosov Alexander, http://geol-dh.ru/).
Штриховки разработаны для метрической системы (системная переменная Acad MEASUREMENT = 1).
Распечатку штриховок можно посмотреть открыв соответствующие DWG или WMF файлы.
Переименуйте один из файлов ENGEOISO.PAT или MINEISO.PAT в AcadIso.pat и замените им текущий файл штриховок AcadIso.pat.
        Примечание: путь к текущему файлу штриховок можно узнать набрав в командной строке имя функции
Command: (findfile "AcadIso.pat")
  функция возвратить примерно такую строку:
"C:\\Program Files\\AutoCAD2008\\GDH_KAI_programs\\GEOL_DH\\00_PROGRAMS\\AcadIso.pat"
Или добавьте нужные штриховки из этих файлов в текущий файл AcadIso.pat.

Файлы штриховок - это обычные текстовые файлы, вы можете открыть и посмотреть их в любом редакторе текстов (Notepad, Wordpad и др.)
Все штриховки (по типам) сделаны с единым шагом, поэтому при необходимости вы можете определить свою комбинированную штриховку. Для этого достаточно скопировать определение одной и второй штриховки и задать ей новое имя.

Также поставляются слайды к этим штриховкам (могут понадобиться программистам).
Распечатать штриховки из файлов acad.pat или acadiso.pat в чертеже можно по программе PAT (комплекс KAI-2001, http://geol-dh.ru/)
Примеры: http://geol-dh.ru/gdh.html#mis

Список чертежей:
16 чертежей с примерами штриховок.
1 чертеж на 40 листах с библиотекой элементов оконных проемов

Инструкция по применению штриховок в формате txt.

Лист 1Лист 2
Условные знаки для топографических планов

Библиотека оконных проемов
