6-ти этажный 24-х квартирный жилой дом

2 044
Кирилл Доронин
15 декабря 2021
  • 0

Формат файлов: Компас, Word, cdw, doc
Кол-во чертежей: 5
Теги: 6 этажей Дипломный проект
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, doc 74 (5)
6-ти этажный 24-х квартирный жилой дом
Дипломный проект с чертежами, расчётами и описанием в редактируемых форматах
Фасады, план первого этажа, разрез М 1:200, экспликация помещений, генплан, роза ветров, условные обозначения, ТЭПСГП, разрез 1-1, диаграмма крана, условные обозначения, экспликация временных зданий, указания по производству работ, ТБ, ТЭП
План фундамента, план перекрытий, план кровли, конструктивные узлы, конструкция половРасстилание раствора под ряды, укладка вприсык, инструменты каменщика, расчет конструкций, ТБ, материально-технические ресурсы, указания по производству работ, график производства работ, ТЭП
Список чертежей:
  1. Фасады, план первого этажа, разрез М 1:200, экспликация помещений, генплан, роза ветров, условные обозначения, ТЭП
  2. План фундамента, план перекрытий, план кровли, конструктивные узлы, конструкция полов
  3. Расстилание раствора под ряды, укладка вприсык, инструменты каменщика, расчет конструкций, ТБ, материально-технические ресурсы, указания по производству работ, график производства работ, ТЭП

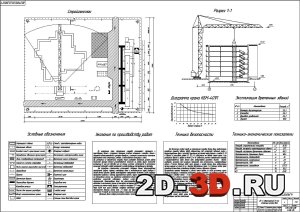

  4. СГП, разрез 1-1, диаграмма крана, условные обозначения, экспликация временных зданий, указания по производству работ, ТБ, ТЭП
  5. Календарный план, график завоза материалов и движения машин, условные обозначения, указания по производству, график движения рабочей силы, ТЭП
Список смет:
  1. Сводный сметный расчет стоимости строительства
  2. Объектная смета
  3. Локальная смета на общестроительные работы
  4. Локальная смета на санитарно-технические работы
  5. Локальная смета на электромонтажные работы
  6. Локальная смета на слаботочные работы
Разработанный проект 6-ти этажного 24-х квартирного здания относится к категории жилых зданий, т.е. предназначен для постоянного проживания людей.
Технико-экономические показатели:
  • Площадь застройки - 415.71 м2
  • Строительный объем - 7587.24 м3
  • Жилая площадь - 2459,9  м2
  • Подсобная площадь - 450,3 м2
  • Общая площадь - 2909.97 м2
  • Объемный коэффициент к2 - 2.61 м3/м2
Характеристика здания и объемно-планировочные решение
  • Класс здания II
  • Степень долговечности II
  • Степень огнестойкости II
  • Расчетная зимняя температура наружного воздуха -30оС
  • Снеговая нагрузка 150 кг/м2
  • Скоростной напор ветра 45 кг/м2
  • Промерзание грунта 2,0 м
Объектная сметаЛокальная смета на общестроительные работы
Проект разработан для строительства в городе Сибай. Здание оборудуется следующими санитарно-техническими системами: центральное отопление, холодное и горячее водоснабжение, канализация, слаботочные устройства.
Данный проект предусматривает мероприятия, обеспечивающие взрывную, взрывопожарную безопасность при эксплуатации здания.
Подземная часть здания является техническим подпольем, где расположены сети горячего и холодного водопровода, канализации.
Объект в шесть этажей имеет высотную относительную отметку 17,640. Крыша многоскатная, внутренние и наружные стены из кирпича.
Фундаменты выполнены из сборных железобетонных конструкций. Под внутренние и наружные стены выполнен армированный монолитный пояс.

Содержание пояснительной записки
Введение
1 Архитектурно-строительная часть
1.1 Общая часть (характеристика здания и объемно-планировочные решения)
1.2 Генплан
1.3 Конструктивная характеристика основных элементов здания
1.4 Архитектурное оформление
1.5 Инженерно-техническое оборудование
1.6 Технико-экономические показатели здания
2 Расчетно-конструктивная часть
2.1 Расчетная схема
2.2 Подсчет нагрузок
2.3 Расчет конструкции
2.4 Расчетная схема
2.5 Подсчет нагрузок
2.6 Расчет конструкции
3 Расчетно-технологическая часть
3.1 Ведомость объемов работ
3.2 Выбор метода производства работ на основные виды работ
3.3 Ведомость трудовых затрат
3.4 Ведомость потребности материалов
3.5 Расчеты к стройгенплану
3.6 Выбор транспортных средств
3.7 Выбор захватных приспособлений и кранового оборудования
3.8 Технологическая карта
3.9 Калькуляция трудовых затрат
3.10 Технико-экономические показатели
3.11 Указания к производству работ и по охране труда
3.12 Мероприятия по охране окружающей среды
4 Экономическая часть
4.1 Составление сводного сметного расчета
4.2 Сводный сметный расчет
4.3 Объектная смета
4.4 Локальная смета № 1
4.5 Локальная смета № 2
4.6 Локальная смета № 3
4.7 Локальная смета № 4
4.8 Расчет экономической эффективности
4.9 Технико-экономические показатели проекта
Литература


Ведомость потребности материаловРасчетная схема многопустотной плитыРасчетная схема фундаментной подушки, сбор нагрузок, расчет конструкции
Выборка арматурной стали, определение ТЭПВыбор транспортных средствРасчет конструкции
Календарный план, график завоза материалов и движения машин, условные обозначения, указания по производству, график движения рабочей силы, ТЭП

ГОУ СПО «Сибайский политехнический колледж»
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, cdw, doc 74 (5)
