Ночной клуб проект

Формат файлов: .dwg AutoCAD, .pdf
Кол-во чертежей: 13
Теги: Клуб
Категории: Чертежи проекты / Архитектурные. Общественные здания

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .pdf	18 (13)

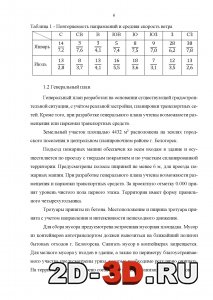

В данной курсовой работе был рассмотрен комплексный подход к проектированию здания ночного клуба в г. Белогорск, который учитывает не только архитектурные и конструктивные аспекты, но и функциональные, экологические и социальные факторы. В процессе работы были разработаны основные элементы проектирования, включая планировку помещения, выбор материалов, обеспечение безопасности и создание комфортного внутреннего пространства.
Особое внимание уделялось вопросам звукоизоляции и акустики, которые играют ключевую роль в создании благоприятной атмосферы для посетителей. Также важно подчеркнуть необходимость соблюдения норм и правил, касающихся противопожарной безопасности и санитарных требований. Были организованы мероприятия для доступа маломобильных групп населения.
Настоящий проект разработан в соответствии с действующими нормами и правилами, требованиями исходно-разрешительной документации, предусматривает мероприятия, обеспечивающие взрыво и пожаробезопасность при эксплуатации зданий (сооружений), защиту от прогрессирующих обрушений и решения по обеспечению условий жизнедеятельности инвалидов и маломобильных групп населения. В здании проведены все виды инженерных коммуникаций: отопление, вентиляция, водопровод, канализация, линии электроснабжения.
Проектирование ночного клуба требует учета специфики целевой аудитории и тенденций в развитии развлекательной индустрии. В результате проведенного анализа можно сделать вывод о том, что успешный ночной клуб должен сочетать в себе уникальный дизайн, высокий уровень сервиса и современные технологии, что обеспечит привлекательность заведения и его конкурентоспособность на рынке.

В проекте были выполнены пояснительная записка в формате PDF и чертежи в редактируемом формате AutoCAD. Чертежи в архиве находятся как на двух листах вместе, так и каждым отдельным файлом. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Список чертежей:

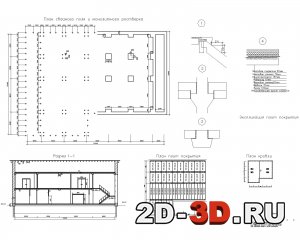

1. План фундамента
2. Узел пола
3. Генплан
4. Разрез
5. Фасад
6. План первого этажа
7. Узел лестница
8. Узел плита
9. Узел колонна
10. План кровли
11. План перекрытий
12. Узел наруж. стены
13. План второго этажа

Содержание пояснительной записки (в PDF):
Введение
1.1 Характеристика объекта и условий строительства
1.2 Генеральный план
1.3 Объёмно-планировочные решения
1.4 Конструктивные решения
1.5 Наружная и внутренняя отделка
1.6 Инженерное оборудование здания
1.6.1 Вентиляция, кондиционирование и отопление
1.6.2 Водопровод, канализация и водоотведение
1.6.3 Электрооборудование и электроосвещение
1.6.4 Связь и сигнализация
1.7 Теплотехнический расчет наружной стены здания
1.8 Теплотехнический расчет утеплителя в покрытии здания
1.9 Мероприятия для организации доступа МГН
1.10 Противопожарные мероприятия
Заключение
Список используемой литературы

Объёмно-планировочные решения
Здание двухэтажное, шестиугольной формы в плане. Размеры в осях 1-6 составляют 30,000 м, А-Д 27,000 м, отметка верха кровли 13,800 м. Высота этажа составляет 4,2 м. Планировочная схема принята зального типа. На первом этаже расположены следующие основные помещения: гардероб, складские помещения; основной зал, кухня, технические помещения, кабинеты администрации, санузлы (в том числе для МГН). На втором этаже расположены технические помещения, санузлы, складские помещения, кабинет администрации, зал и отдельные помещения для посетителей. Связь между этажами осуществляется за счет вертикальных коммуникаций – лестниц и лифта. В здание предусмотрено 1 вход для посетителей. 1 служебных вход и 2 эвакуационных выхода.
Конструктивные решения
Несущие конструкции здания запроектированы из железобетона и кирпича. Конструктивная система сооружения – каркасная. Конструктивно прочность и устойчивость здания обеспечивается совместной работой колонн, ригелей и перекрытий. Фундаменты запроектированы свайные с монолитным ростверком в виде свайных кустов под колонны и рядовых свай с монолитным ростверком под самонесущие стены.
Колонны. Железобетонные колонны здания выполнены в плане квадратными. Сечение запроектировано 300×300 мм.
Перекрытие – сборные железобетонные ригели и плиты перекрытия.
Плита толщиной δ = 220 мм.
Окна запроектированы из пластикового профиля. Двери: наружные - из ПВХ профиля по ГОСТ 30970-2002, внутренние - из ПВХ по ГОСТ 30970-2002 и деревянные - по ГОСТ 24698-81.
Перегородки. Перегородки выполняются из кирпича δ =120 мм.
Полы. Требования, предъявляемые к полам, включают в себя: прочность, долговечность и достаточную эластичность.
Санузлы - керамическая плитка на цементно-песчаном растворе. В остальных помещениях покрытие керамогранитной плиткой.
Для вертикального перемещения людей предусмотрена лестница. Лестничные марши шириной 2 м., площадки, шириной 1,5 м. и 1,6 м. Ограждения лестниц принято высотой 900 мм из металлических труб прямоугольного сечения. По верху ограждения устанавливается поручень из твердых сортов древесины.
