Кран баштовий вантажопідйомністью Q=2т

3 045
rihhansu
24 декабря 2015
  • 0

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 3
Категории: Чертежи проекты / На украинском. Краны грузоподъемные
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 35 (3)
Кран баштовий вантажопідйомністью Q=2т
Курсовий проект

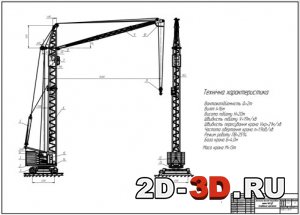

Загальний вигляд баштового крана МСК 3-5 20 (складальне креслення)

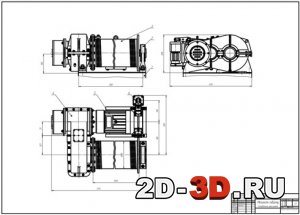

Механізм підйому (складальне креслення)Гакова підвіска

Розрахунок поперечини (траверси)Визначення сили затяжки шпильки (болта)Роозрахунок гальм



Перелік креслень: загальний вигляд баштового крана МСК 3-5/20 (складальне креслення), механізм підйому (складальне креслення), гакова підвіска.

Технічна характеристика:
Вантажопідйомність Q=2т
Виліт І=16м
Висота підйому Н=20м
Швидкість підйому V=19м/хв
Швидкість пересування крана Vкр=21м/хв
Частота обертання крана n=1.9об/хв
Режим роботи ПВ=25%
База крана Б=4,0м
Маса крана М=13т

Додаткові вказівки:
1. Призначення крана – загальне
2. Місце установки - приміщення
3. Вид струму – 3-х фазний
4. Час роботи в роках – 5 років

Зміст пояснювальної записки
1.1. Вихідна кінематична схема механізму та вихідні дані
1.2. Вибір двигуна
1.3. Вибір типу та кратності поліспаста
1.4. Визначаємо найбільше зусилля в контакті поліспастової системи в Н
1.5. Визначення розрахункоаого розривного зусилля в канаті, вибір згідно
 Визначення розмірів робочих та зрівнювальних блоків, та їх профілювання
1.7. Вибір типу крюкової підвіски та розрахунок її елементів
1.8.Розрахунок барабана
1.9. Частота обертання барабана
1.10. Розрахунок кріплення каната до барабана
1.11. Статичний крутний момент на валу барабана
1.12.Розрахунок приводу механізму підйому
1.13. Вибір муфти
1.14. Перевірка двигуна на перевантаження в період пуску
1.15. Роозрахунок гальм
2. Послідовність розрахунку механізму пересування крана.
2.1. Складається розрахункова схема для визначення найбільшого навантаження н ходове колесо
2.2. Визначається маса крана
2.3.Визначається найбільше навантаження на ходове колесо
2.4. Вибір та розрахунок ходових коліс і котків
2.5. Визначення небхідної потужності електродвигуна при уставленому русі візка або крана
2.6. Вибір основних параметрів і розмів електродвигуна
2.7. Вибір кінематичної схеми приводу візка або крана
2.8. Визначення загального передаточного числа приводу та вибір серійного редуктора
2.9. Перевірка приходних коліс на зчіплення з рейками при пуску
2.10. Вибір муфти
2.11. Визначення величини розрахункового гальмівного моменту та вибір гальма
2.12. Вибір та розрахунок буферних пристроїв
Література
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 35 (3)
