Проектирование и исследование механизмов колесного трактора

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc, docx
Кол-во чертежей: 4
Категории: ТММ / Тракторы

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	Компас, AutoCAD, Word, cdw, dwg, doc, docx	42 (4)

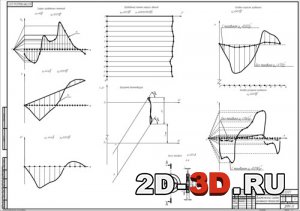

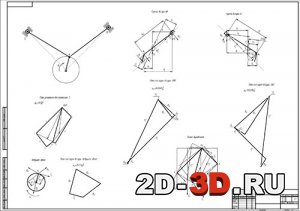

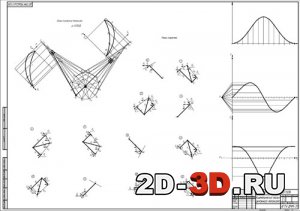

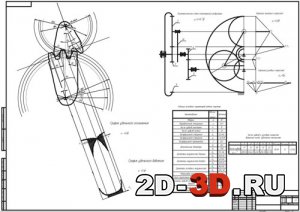

Список чертежей: кинематический анализ рычажного механизма, динамический синтез рычажного механизма, кинематическая схема планетарного редуктора, график удельного скольжения, график удельного давления, картина линейных и угловых скоростей, план ускорения для положения  5, ведущее звено, план сил групп Ассура ведущего звена, рычаг Жуковского, план сил групп Ассура, группа Ассура.

В ходе выполнения курсового проекта получены следующие результаты:
1. Спроектирован планетарный редуктор с трехвенцовыми цилиндрическими саттелитами, с передаточным числом 6 и с числами зубьев 17, 34, 85, 12, 22.
2. Спроектирована прямозубая цилиндрическая эвольвентная неравносмещенная передача с модулем m=5, коэффициентом смещения 0,338, -0,338, и коэффициентом перекрытия 1,75.
3. Спроектировал кулачковый механизм с поступательно движущимся толкателем при заданном законе движения выходного звена.
4. Спроектировал рычажный механизм, определен закон движения звена приведения, для 2-го положения механизма проведен силовой расчет, определены реакции в кинематических парах.
5. Подсчитан к. п. д. рычажного механизма.

Содержание пояснительной записки
1. Синтез кулачкового механизма с поступательно движущимся толкателем
1.1. Исходные данные
1.2.Структурный анализ механизма

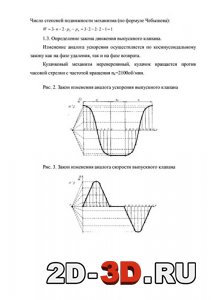

1.3. Определение закона движения выпускного клапана
1.4. Определение минимального радиуса кулачка

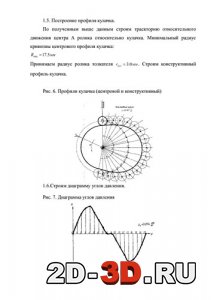

1.5. Построение профиля кулачка
1.6.Строим диаграмму углов давления
2. Синтез эвольвентной зубчатой передачи
2.1. Анализ исходных данных
2.2. Геометрический расчёт эвольвентной зубчатой передачи
2.3. Построение графика удельного скольжения
2.4. Построение графика удельного давления
3. Синтез планетарного редуктора
3.1 Требуемое передаточное число планетарного механизма
3.2 Считаем числа зубьев колес
3.3 Считаем количество сателлитов
3.4 Определяем диаметры начальных окружностей колёс
3.5 Проверка передаточного отношения
3.6 Считаем угловые скорости зубчатых колес
4. Кинематическое исследование рычажного механизма
4.1. Структурный анализ рычажного механизма
4.2. Построение планов положений механизма
4.3. Построение планов скоростей
5. Динамическое исследование рычажного механизма
5.1 Определение приведенных моментов сил движущих
5.2 Определение приведённого момента инерции звеньев рычажного механизма
5.3. Определение действительной угловой скорости ведущего звена в 12-ти положениях (без маховика)
5.4. Определение действительной угловой скорости ведущего звена в 12-ти положениях (с маховиком)
5.5. Определим фактическую неравномерность хода
5.6. Построение плана ускорений в положении 0
5.7. Построение плана ускорений в положении 2
6. Силовой расчёт рычажного механизма

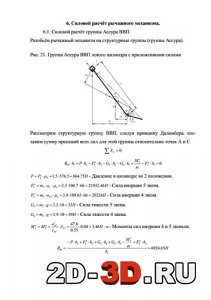

6.1. Силовой расчёт группы Ассура ВВП
6.2. Силовой расчёт группы ведущего звена
6.3. Проверка с помощью рычага Жуковского
7. Определение мгновенного к. п. д. рычажного механизма
8. Заключение
9. Список литературы
