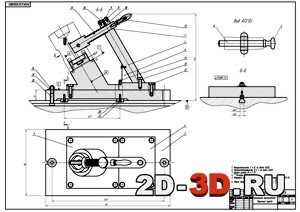

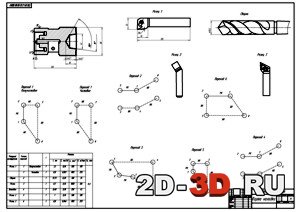

Целью данного курсового проекта является проектирование технологии изготовления сопла с применением станков с ЧПУ. Чертежи. Сопло, специальное приспособление, карта наладки, резец подрезной, маршрут обработки.
Исходными данными для проектирования ТП изготовления сопла являются: рабочий чертёж детали с техническими требованиями; годовая программа выпуска продукции - 1500 шт.; режим работы - две смены; применяемое оборудование - станки с ЧПУ.
В ходе выполнения курсового проекта была изучена конструкция и служебное назначение кронштейна, проведён анализ технологичности детали, качественной и количественной. Выбран способ получения заготовки - прокат, проведен расчет себестоимости заготовки и выбран наиболее экономичный, разработан технологический маршрут механической обработки сопла. Был произведен расчет припусков на самые точные по требованиям поверхности, а также режимов резания, норм времени и ожидаемая погрешность обработки. Спроектирован специальный режущий инструмент, а также была выбрана и рассчитана конструкция специального станочного приспособления, произведен расчет на точность обработки детали. В экономической части проекта рассчитывается себестоимость технологической операции.
ВВЕДЕНИЕ 1. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 1.1. Исходные данные 1.2. Назначение и конструкция детали 1.3. Анализ технологичности конструкции детали 1.4. Определение типа производства 1.5. Выбор метода получения заготовки Технико-экономическое обоснование выбора заготовки 1.6 Выбор баз. 1.7. Выбор оборудования. Проектирование маршрутного технологического процесса. 1.8 Расчёт припусков на механическую обработку 1.9. Расчёт режимов резания 1.10. Расчет норм времени 1.11. Расчет точности операции 2. КОНСТРУКТОРСКАЯ ЧАСТЬ 2.1. Расчет и проектирование специального приспособления 2.1.1. Техническое задание 2.1.2. Выбор и обоснование схемы приспособления 2.1.3. Расчет приспособления на точность 2.2. Проектирование специального режущего инструмента 3. Экономическая часть Расчет технологической себестоимости ЗАКЛЮЧЕНИЕ
Чертежи в формате Компас и AutoCad
