Стеллажный кран-штабеллер 2 т.

12 292
Max
27 апреля 2011
  • 100

Категории: Чертежи проекты / Краны
Тип проекта Кол-во листов (чертежей)
Формат

Стеллажный кран-штабеллер.
Дипломный проект


В данном дипломном проекте рассматривается стеллажный кран - штабелер, грузоподъемностью 2,5 тонны (режим работы – легкий (ПВ=15%)), предназначенный для складирования штамповок на металлических поддонах в многоярусных стеллажи. В связи с изменением грузоподъемности до 2-х тонн и режима работы на средний (ПВ=25%) осуществляется разработка приводов механизмов подъема и передвижения крана.
Экономическая эффективность достигается за счет применения новых элементов механизмов в связи с уменьшением затрат на ремонт и эксплуатацию крана.

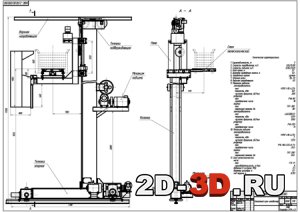

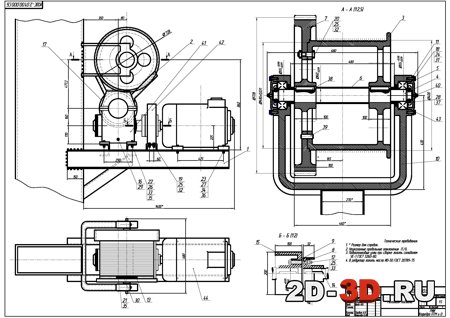

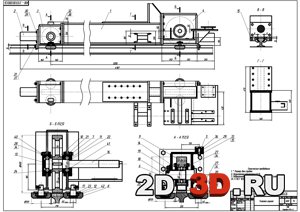

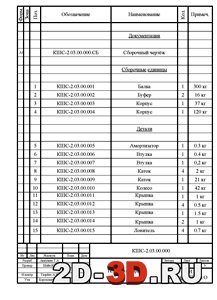

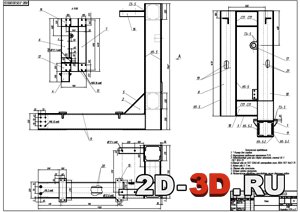

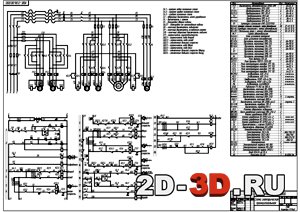

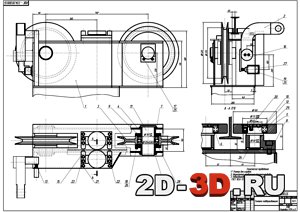

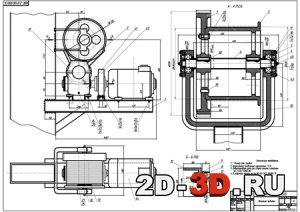

Чертежи: общий вид крана, механизм подъема, механизм передвижения, рама, тележка опорная, тележка поддерживающая, схема электрическая принципиальная.

Техническая характеристика крана:
1. Грузоподъемность 2 т
2. Скорость передвижения 1,05/0,105 м/с
3. Скорость подъема 0,162/0,05 м/с
4. База крана 3,2 м
5. Диаметр приводного колеса 0,4 м
6. Управление краном – ручное
7. Опорный рельс - Кр-70
8. Верхняя направляющая - I12
9. Механизм подъема:
электродвигатель: тип MTKF 410-4/24, мощность 0,8 кВт, частота вращения 200 об/мин.
редуктор: тип РЧН-80, передаточное число 10
тормоз: тип ТКТ-300, тормозной момент 80 Нм
электродвигатель: тип 4АА50В4У3, мощность 0,09 кВт, частота вращения 1500 об/мин
редуктор: тип РЧН-120, передаточное число 31
10. Механизм подъема:
электродвигатель: тип - MTKF 410-4/24, мощность 7 кВт
частота вращения 1370 об/мин
редуктор: тип - РЧС-160-23,5-II-ТУ, передаточное число 29,5
тормоз: тип - ТКТ-200, тормозной момент 240 Нм
11. Стол телескопический:
насос: тип - Г12-31, производительность 8 л/мин, давление в системе 2,5 МПа, диаметр цилиндра 0,1 м, ход поршня 0,152 м.

СОДЕРЖАНИЕ
Введение
1 Анализ существующей конструкции
1.1 Назначение
1.2 Техническая характеристика
1.3 Описание конструкции и работы
2 Расчет механизмов крана
2.1 Расчет механизма подъема крана

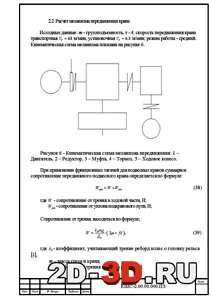

2.2 Расчет механизма передвижения крана
3 Расчет гидропривода гидравлического стола
3.1 Разработка схемы гидропривода
3.2 Выбор рабочей жидкости
3.3 Расчет исполнительных двигателей
3.4 Расчёт трубопроводов
3.5 Выбор распределительной и регулирующей гидроаппаратуры
3.6 Выбор вспомогательной гидроаппаратуры

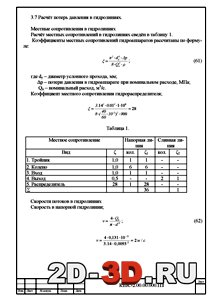

3.7 Расчет потерь давления в гидролиниях
3.8 Расчет и выбор насоса
3.9 Правила эксплуатации гидропривода
4 Прочностные расчеты
4.1 Проверка барабана на прочность
4.2 Проверка оси барабана на прочность и подбор опорных подшипников
4.3 Расчет кронштейна крепления барабана
5.Эксплуатационная часть
6. Организационно - экономическая часть
6.1 Техническая характеристика крана
6.2 Расчет продолжительности технологического цикла
6.3 Эффективный фонд рабочего времени
6.4 Расчет производительности крана
6.5 Расчет стоимости крана
6.6 Расчет годовых отчислений на амортизацию
6.7 Показатели системы ТО и Р крана
6.8 Расчет продолжительности межремонтного периода крана
6.9 Расчет затрат на электроэнергию
6.10 Расчет затрат на вспомогательные материалы
6.11 Смета затрат на содержание и эксплуатацию крана
7. Охрана труда
8. Электрическая часть
8.1 Назначение и принцип работы
8.2 Общие сведения
8.3 Описание работы эл. Схемы
Список литературы

Чертежи выполнены в Компас и AutoCAD.
