Кран козловой г/п 3,2 т
Курсовой проект по дисциплине
«Подъемно-транспортные машины»

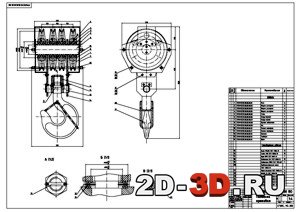

Кран козловой электрический общего назначения с электрической талью грузоподъемностью 3,2 т ККТ-3,2. Курсовой проект по ПТМ 18 вариант. Чертежи формата А1: общий вид крана, подвеска крюковая, лебёдка (привод механизма подъема).
Список разделов курсового проекта:
1. Назначение машины, краткое описание ее устройства и работ.
Описание управления машиной и устройств безопасности.
2. Основные параметры крана. Выбор прототипа.
3. Расчет механизма подъема груза
3.1. Выбор типа крюковой подвески
3.1.1 Выбор кратности полиспаста
3.2 Расчет и выбор каната
3.3 Определение размеров барабана
3.4 Определение потребной мощности. Выбор двигателя
3.5 Кинематический расчет механизма
3.6 Выбор редуктора и соединительных муфт
3.6.1 Выбор редуктора
3.6.2 Выбор соединительных муфт
3.7. Проверка двигателя на надежность пуска
3.8. Определение тормозного момента. Выбор тормоза
3.9 Прочностные расчеты узла барабана
3.10 Расчет крюковой подвески
3.10.1 Расчет крюка
3.10.2 Подбор подшипника крюка
3.10.3 Эскизная компоновка подвески
4. Организация надзора за безопасной эксплуатацией грузоподъемных машин
Литература
Чертежи в AutoCad
