Малоэтажный жилой дом одноквартирный двухэтажный

27 253
Max
20 января 2013
  • 80

Формат файлов: AutoCAD, dwg
Категории: Чертежи проекты / Чертежи домов
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg 65 (9)

Малоэтажный жилой дом одноквартирный двухэтажный

Список чертежей:
Разбивочный чертеж, вертикальная планировка территории, продольный, поперечный профили, роза ветров

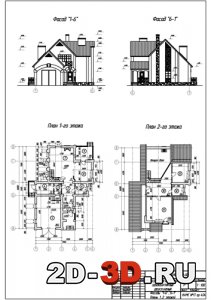

Фасады "1-6" ,"6-1" Планы 1 ,2 этажей

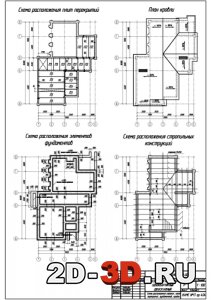

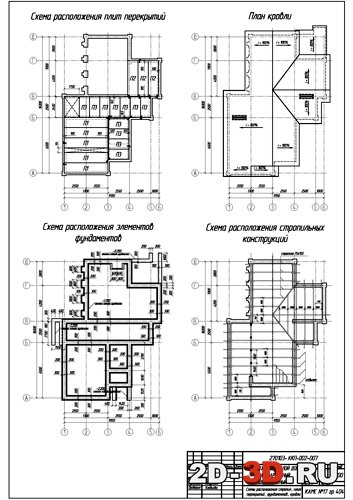

Схемы расположения стропил, плит перекрытий, фундаментов, кровли

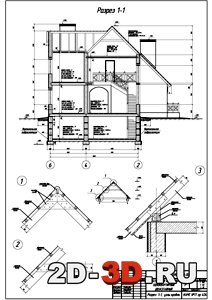

Разрез 1-1, узлы кровли

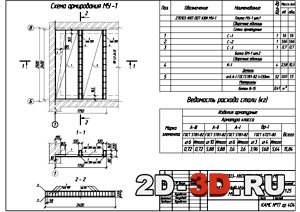

Схема армирования МУ-1

Сетки С-1, С-2, С-3, каркас К-1

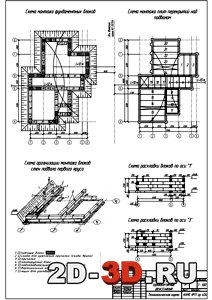

Технологическая карта

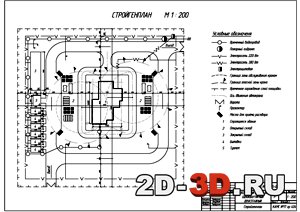

Стройгенплан

Календарный план

Проектируемый малоэтажный жилой одноквартирный дом предназначен для проживания семьи из 4-х человек, имеет следующие габаритные размеры в плане: длина 16,590 м., ширина 12,940 м.

Объемно – планировочное решение предлагает следующий состав помещений:

На первом этаже: тамбур – 3 м?., прихожая – 8,5 м? ., гостиная – 23 м?., кухня, оборудована мойкой, электрической плитой – 13,3 м?., ванная комната – 4,6 м?., коридор – 7+2,9 м?., гараж – 28,7 м?., веранда, пристроенная к зданию в осях 4–5,является неотапливаемым помещением – 7,7 м?.

На втором этаже: две спальни – 23,6 + 12,2 м?., ванная комната – 4,6 м?., холл – 16,7 м?.



Данное здание является 2-х этажным (2-й этаж мансардный); для сообщения между этажами предусмотрена деревянная лестница. Вход в здание расположен по фасаду 1–6, оборудован крыльцом находящимся на отметке –0,050 м. Как особенность, в данном малоэтажном здании можно выделить наличие мансардного этажа, веранды в осях 4–6.

Состав РПЗ:

Раздел 1 «инженерная подготовка площадки»

Разработка разбивочного плана.

План вертикальной планировки строительной площадки.

Посадка здания на рельеф.

Разработка поперечных профилей дорожно-уличной сети.

Раздел 2 «Архитектурно-конструктивный».

Объемно–планировочное решение

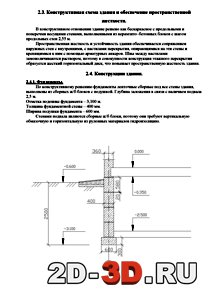

Конструктивная схема здания и обеспечение пространственной жесткости.

Конструкции здания.

Приложения.

Раздел 3 «Расчётно-конструктивный»

Подсчёт нагрузок

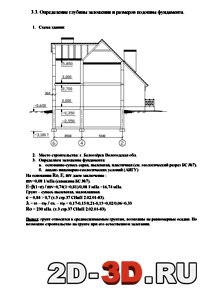

Определение глубины заложения и размеров подошвы фундамента

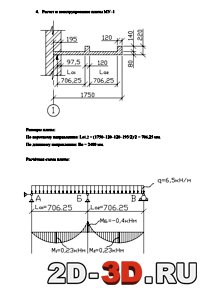

Расчёт монолитного участка МУ–1

Раздел 5 «Технология и организация строительства».

Подсчёт объёмов земляных работ.

Выбор монтажного крана.

Ведомость трудоёмкости и затрат машиновремени.

Описание производства работ по технологической карте.

Мероприятия по технике безопасности и противопожарной технике.

Расчет и описание календарного плана.

Расчет, описание стройгенплана и техника безопасности на стройплощадке.

Технико-экономические показатели.

Раздел 6 «Сметный».

Ведомость объемов работ

Локальная смета на общестроительные работы

Объектная смета на строительство здания

Ориентировочный сводный сметный расчет

Основные техникоэкономические показатели

Раздел 7. Экономический

Исследование рынка строительных услуг

Расчет контрактной цены

Расчет экономической эффективности.

Расчет рентабельности

В материале не хватает 4 раздела с чертежом «Инженерные сети и оборудование».
